Shear Wall check ACI 318-19#
Define concrete and steel materials, and then assign the shear wall
from mento import Concrete_ACI_318_19, SteelBar, ShearWall, mm, cm, kN, MPa, m
from mento import Forces, Node
# Define materials
concrete = Concrete_ACI_318_19(name="C25", f_c=25 * MPa)
steel = SteelBar(name="ADN 420", f_y=420 * MPa)
# Define wall geometry:
wall = ShearWall(
label="W1", concrete=concrete, steel_bar=steel, thickness=25 * cm, length=4.0 * m, height=3.5 * m, c_c=2.0 * cm
)
wall.data
Shear Wall W1, \(l_w\)=400.00 cm, \(t\)=25.00 cm, \(h_w\)=350.00 cm, \(c_c\)=2.00 cm, Concrete C25, Rebar ADN 420.
Set horizontal and vertical distributed reinforcement
# Horizontal rebar (resists in-plane shear)
wall.set_horizontal_rebar(d_b=10 * mm, s=20 * cm)
# Vertical rebar
wall.set_vertical_rebar(d_b=12 * mm, s=15 * cm)

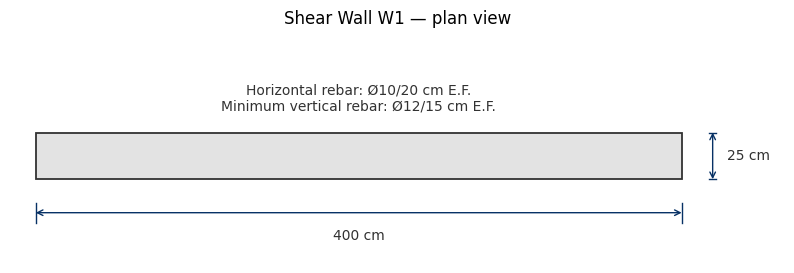

# Plot the wall geometry and reinforcement
wall.plot()
Define list of forces applied to the wall and create node
# Define forces acting on the wall
f1 = Forces(label="1.2D+1.0E", V_z=800 * kN)
f2 = Forces(label="0.9D+1.0E", V_z=500 * kN)
# Create node with wall and forces
node_1 = Node(section=wall, forces=[f1, f2])
node_1
Node ID: 2 - Section label: W1
Forces Applied:
- Force ID: 3, Label: 1.2D+1.0E, N_x: 0.00 kN, V_z: 800.00 kN, M_y: 0.00 kN·m
- Force ID: 4, Label: 0.9D+1.0E, N_x: 0.00 kN, V_z: 500.00 kN, M_y: 0.00 kN·m
Perform shear check
# Perform all checks
node_1.check()
# Print results in Markdown format
node_1.results
Shear Wall W1, \(l_w\)=400.00 cm, \(t\)=25.00 cm, \(h_w\)=350.00 cm, \(c_c\)=2.00 cm, Concrete C25, Rebar ADN 420.
Horizontal rebar: Ø10/20 cm E.F., \(\rho_t\)=0.00314, Minimum vertical rebar: Ø12/15 cm E.F., \(\rho_l\)=0.00603, \(V_u\)=800 kN, \(\phi V_n\)=1927.1 kN → \(\color{#439b00}{\text{DCR}=0.41}\)
# Print shear results in more detailed format in a DataFrame
node_1.check_shear()
| Label | Comb. | ρt,min | ρt,req | ρt | ρl,min | ρl | Vu | ØVc | ØVs | ØVn | ØVn,max | Vu≤ØVn,max | Vu≤ØVn | DCR | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | kN | kN | kN | kN | kN | ||||||||||
| 1 | W1 | 1.2D+1.0E | 0.0025 | 0.0025 | 0.00314 | 0.0025 | 0.00603 | 800 | 937.5 | 989.6 | 1927.1 | 2475.0 | True | True | 0.415 |
| 2 | W1 | 0.9D+1.0E | 0.0025 | 0.0025 | 0.00314 | 0.0025 | 0.00603 | 500 | 937.5 | 989.6 | 1927.1 | 2475.0 | True | True | 0.259 |
Export table results to Excel
node_1.check_shear().to_excel("ACI 318-19 shear_wall_results.xlsx")
View complete and detailed results for the limiting case of the list of forces
# View detailed shear results
node_1.shear_results_detailed()
===== SHEAR WALL DETAILED RESULTS =====
Materials Variable Value Unit
---------------------------------- ---------- ------- ------
Section Label W1
Concrete strength fc 25 MPa
Steel reinforcement yield strength fy 420 MPa
Normalweight concrete λ 1
Safety factor for shear Øv 0.75
Geometry Variable Value Unit
---------------- ---------- ------- ------
Wall thickness t 25 cm
Wall length lw 400 cm
Wall height hw 350 cm
Aspect ratio hw/lw 0.875
Gross shear area Acv 10000 cm²
Design forces Variable Value Unit
--------------- ---------- ------- ------
Shear Vu 800 kN
Check Unit Value Min. Max. Ok?
------------------------------ ------ ------- ------ ------ -----
Horizontal reinforcement ratio 0.00314 0.0025 ✅
Minimum vertical reinf. ratio 0.00603 0.0025 ✅
Horizontal bar spacing (E.F.) mm 200 450 ✅
Vertical bar spacing (E.F.) mm 150 450 ✅
Maximum shear capacity kN 800 2475.0 ✅
Total shear capacity kN 800 1927.1 ✅
Shear strength Variable Value Unit
----------------------- ---------- ------- ------
Concrete shear strength ØVc 937.5 kN
Steel shear strength ØVs 989.6 kN
Total shear strength ØVn 1927.1 kN
Maximum shear strength ØVn,max 2475 kN
Demand Capacity Ratio DCR 0.415
Export detailed results to a Word document
node_1.shear_results_detailed_doc()
